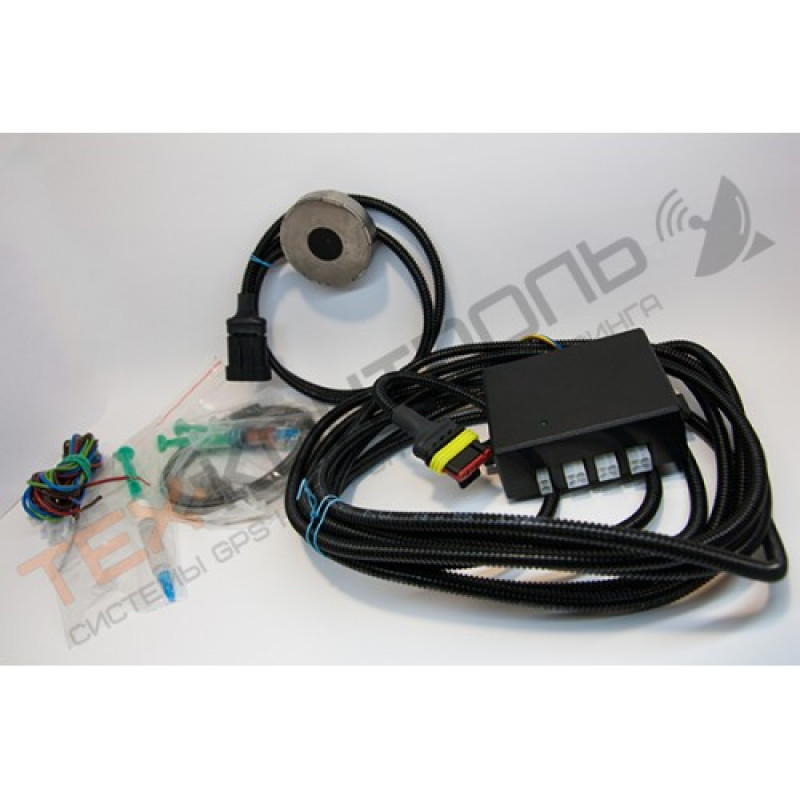

УЛЬТРАЗВУКОВИЙ ДАТЧИК РІВНЯ ПРАМЕНЬ LL-B-600
| Модель: | PRAMEN-LL-B-600 |
| Наявність: | Є в наявності |
-
4 500 грн
Ультразвукові датчики рівня Прамень LL - b призначений для точного вимірювання рівня рідини.
Вимірювання рівня виробляється методом ехолокації без врізки через дно резервуара.
Датчики рівня Прамень LL - b призначені для вимірювання рівня рідин, таких як паливо, вода, молоко, масло, скраплений газ, кислот і т.д., що не контактують з вимірюваним середовищем в різних системах контролю і автоматичного управління.
Дозволяє контролювати судини високого тиску, а також в тих випадках, коли пошкодження резервуара не допускається з міркувань вибухобезпеки або стерильності.
Діапазон вимірювання мм: 20..1000
Відхилення%: 0,1
Товщина стінки резервуару, метал: 0.5..15мм
Принцип дії датчика рівня
Технологія ультразвукового вимірювання рівня полягає в вимірі часу, необхідного для проходження ультразвукових імпульсів від зонда до поверхні вимірюваного середовища і назад. Сенсор випромінює серію ультразвукових імпульсів і приймає отражаемое відлуння. Мікроконтролер оцінює температуру, час проходження ехоімпульс і обчислює рівень.
Переваги датчика рівня Прамень LL-b
- Чи не потрібна зміна конструкції резервуару, монтаж датчика рівня проводиться без врізки. Всі елементи датчика рівня LL-b знаходяться зовні резервуара, що особливо важливо при контролі палива або агресивних, вибухонебезпечних, стерильних рідин, а також знаходяться під високим тиском і т.п.
- Вимірювання рівня практично будь-якої рідини, в тому чіслесжіженного газу.
- Паралельне підключення до чотирьох зондів САУ-19 до одного РСК-4 - дозволяє одночасно контролювати рівень і якість (склад) рідини в декількох резервуарах.
- Самодіагностика дозволяє відкидати помилкові значеніяобусловленние наявністю в ємності підтоварної води і забруднень.
- Гальванічна розв'язка пьезокрістаала через трансформатор, а так само захист датчика рівня від перевантаження, перенапруги, короткого замикання і зворотної полярності.
- Для віддаленої передачі інформації передбачений ряд стандартних інтерфейсів, що дозволяє мінімізувати складський запас.
- Не потребує спеціальних програматорів. Конфігурація датчика виконується за допомогою комп'ютера через будь-який стандартний перетворювач інтерфейсу USB / RS485.
- Простота монтажу.
Технічні характеристики:
| Діапазон вимірювання, мм | 20..2000 |
| Товщина прозвучіваемой стінки резервуара, мм | 0..15 |
| Похибка в спокої, мм | 0,1 |
| Похибка при хвилюванні, мм | 2 |
| Температура поверхні резервуара: ° С | -55 .. + 100 |
| Ступінь захисту корпусу зонда | IP67 |
| Напруга живлення, В | 12..24 |
| Максимальна кількість одночасно підключених зондів, шт | 4 |
| Максимальна довжина проводу між зондом і РСК4-У, м | 100 |
| Термін експлуатації, років | 12 |
