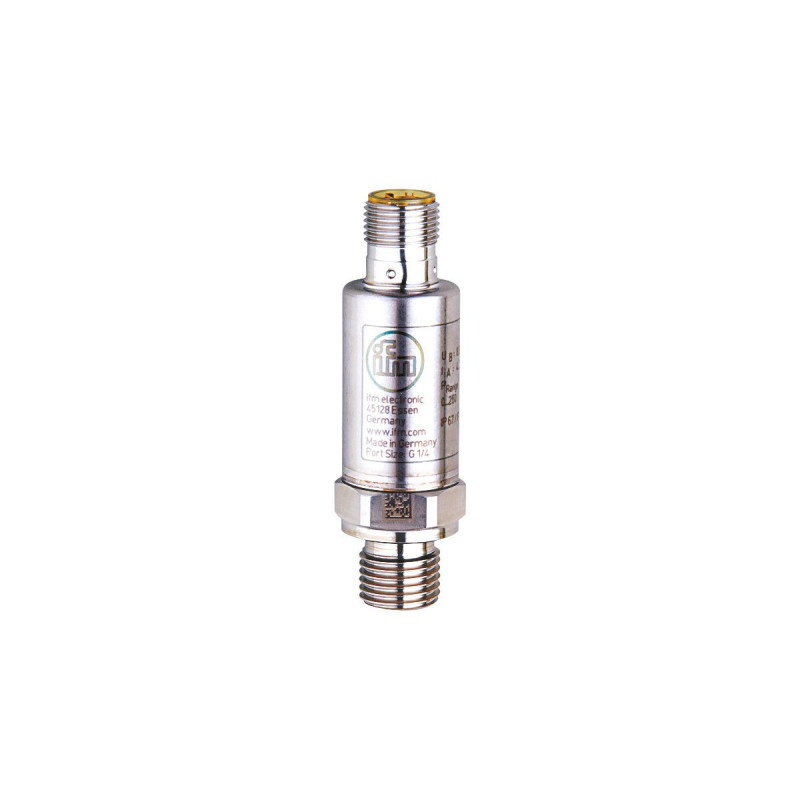

Датчик тиску електронний PU5402

Модель:PU5402
Наявність:Є в наявності
  • 4438 грн

Купуючи Перетворювач тиску IFM, ви вибираєте якісний та перевірений продукт. Перетворювач тиску IFM PU5402 за цінами виробника з доставкою по Україні.

Датчик тиску PU5402 IFM Electronic має:

Надійне виявлення тиску в системі промислового застосування.

Висока стійкість до ударів та вібрації.

Прекрасна повторюваність та низьке відхилення від лінійності.

Термін служби понад 60 мільйонів циклів тиску.

Компактний та міцний корпус із нержавіючої сталі для застосування в обмеженому просторі.


Характеристики
Вихідний сигнал аналоговий сигнал
діапазон вимірів
0…100 bar 0…1450 psi 0…10 MPa
Підключення до процесу різьбове з'єднання G 1/4 зовнішнє різьблення (DIN EN ISO 1179-2)
Додаток
Застосування для загальнопромислового застосування
Середа Рідкі або газоподібні середовища
Температура вимірюваного середовища [°C] -40 ... 90
мін. розривний тиск
1000 bar 14500 psi 100 MPa
Межа міцності по тиску
250 bar 3625 psi 25 Mpa
Примітка до міцності тиску
статичний
Стійкість до вакууму [mbar] -1000
Тип тиску відносний тиск
Електронні дані
Робоча напруга [V] 16…36 DC
Споживання струму [mA] < 12
мін. опір ізоляції [MΩ] 100, (DC 500 V)
клас захисту III
Захист від переполюсування так
Входи/виходи
Кількість входів та виходів Кількість аналогових виходів: 1
Виходи
Загальна кількість виходів 1
Вихідний сигнал аналоговий сигнал
Кількість аналогових виходів 1
Аналоговий вихід за напругою [V] 0…10
мін. опір навантаження [Ω] 2000
Захист від короткого замикання так
Захист від перевантажень струмом так
Діапазон вимірювання/налаштування
діапазон вимірів
0…100 bar 0…1450 psi 0…10 MPa
Точність/похибка
Повторюваність [% діапазону] < ± 0,05 (при змінах температури < 10 K)
Відхилення від характеристики [% діапазону] < ± 0,5, (вкл. дрейф при перетяжці, помилці нульової точки та похибки, нелінійність, гістерезис)
Відхилення лінійності [% діапазону] < ± 0,1 (BFSL) / < ± 0,2 (LS)
Відхилення гістерезису [% діапазону] <±0,2
Довготривала стабільність [% діапазону] < ± 0,1 (за 6 місяців)
Температурний коефіцієнт нульової точки та діапазону [% від діапазону виміру / 10 K] < ± 0,1 (-25...90 °C) / < ± 0,2 (-40...-25 °C)
Час реакції
Час наростання перехідної характеристики аналогового виходу [ms] 1
Умови експлуатації
Температура довкілля [°C] -40 ... 90
Температура зберігання [°C] -40 ... 100
Ступінь захисту IP 67, IP 69K
Випробування/схвалення
ЕMC
DIN EN 61000-6-2
DIN EN 61000-6-3
Удароміцність
DIN EN 60068-2-27 50 г (11 ms)
Віброміцність
DIN EN 60068-2-6 20 г (10...2000 Hz)
MTTF [Роки] 762
Сертифікат UL
Реєстраційний номер UL J031
Директива з обладнання під тиском Хороша інженерно-технічна практика, можна використовувати для групи рідин 2, група рідин 1 на запит
Механічні дані
Вага [g] 58,5
Матеріал 1.4542 (17-4 PH/630), нерж. сталь (1.4404/316L), PEI
Матеріали корпусу в контакті із змін. середовищем 1.4542 (17-4 PH/630)
мін. у циклів тиску 60 мільйонів, (при 1,2 х номінального тиску)
Момент затяжки [Nm] 25…35, (рекомендований момент затягування, Залежно від мастила, ущільнення та оцінки тиску)
Підключення до процесу різьбове з'єднання G 1/4 зовнішнє різьблення (DIN EN ISO 1179-2)
Ущільнення приєднання до процесу FKM (DIN 3869)
Вбудований обмежувач ні (можна модифікувати)
Примітки
Примітки
BFSL = пряма лінія найкращої відповідності
LS = Встановлення граничного значення
Пакувальна величина 1 шт.
Електричне підключення
З'єднання Роз'єм: 1 x M12
