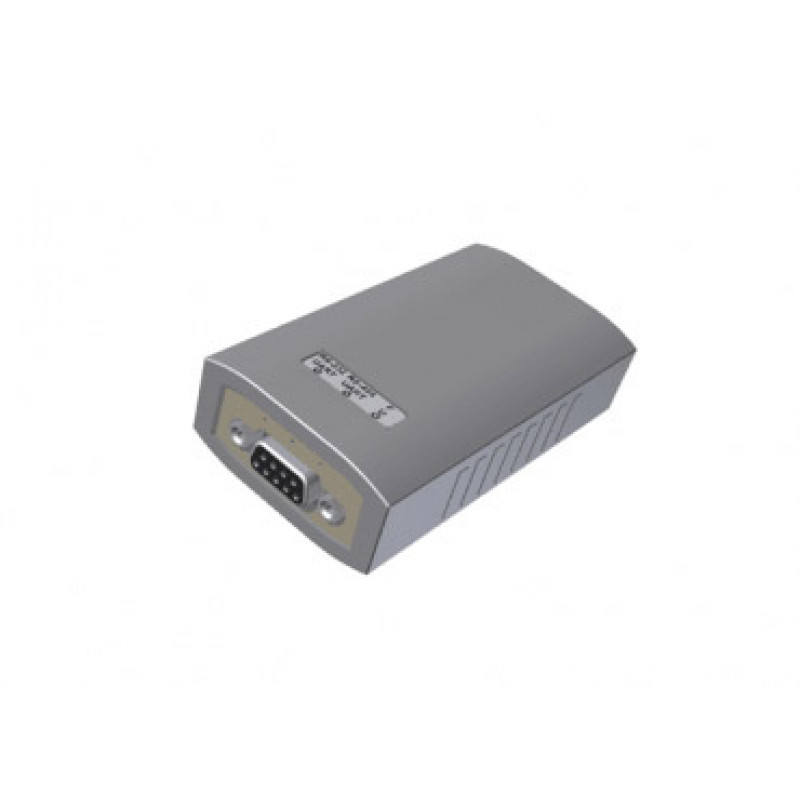

USA - Универсальный сервисный адаптер
| Код Товара: | USA |
| Наличие: | В наличии |
-
4 920 грн
USA предназначен:
1. Для подключения устройств с интерфейсами RS-232, RS-485, TTL UART к персональному компьютеру. Прибор поддерживает любые протоколы данных, физическая реализация которых основана на интерфейс RS-232, RS-485, TTL UART.
2. измерения сигналов частоты, напряжения и тока потребления подключаемых к адаптеру устройств при использовании специального программного обеспечения.
3. Для выработки специального сигнала «Калибровка», предназначенного для калибровки аналоговых и частотных датчиков уровня топлива.
Прибор состоит из следующих функциональных блоков:
· драйвер RS-232 предназначен для преобразования электрических сигналов интерфейса RS-232 в сигналы TTL-логики и обратно;
· драйвер RS-485 предназначен для преобразования электрических сигналов интерфейса RS-485 в сигналы TTL-логики и обратно;
· кнопка переключения режимов предназначена для выбора режима работы;
· гальваническая развязка предназначена для увеличения степени электробезопасности, защиты всей системы от высоковольтных помех и искажений сигналов, реализована на DC/DС преобразователе по питанию, на оптопарах по сигнальным линиям;
· блок коммутации (БК) предназначен для коммутации линий передачи данных на функциональный блок в соответствии с режимом работы;
· микроконтроллер (МК) предназначен для измерения параметров подключаемых устройств, выработки сигнала “Калибровка”, управления режимами работы;
· блок USB предназначен для подключения адаптера к персональному компьютеру и формирования внутренних линий передачи данных.
| Наименование | Значение |
|---|---|
| Характеристика линии питания оборудования | |
| Номинальное выходное напряжение | 12 В |
| Максимальный ток | 100 мА |
| Интерфейс RS-232 | |
| Диапазон напряжения входного сигнала | ± 30 В |
| Диапазон напряжения выходного сигнала | ± 5 В |
| Длина линии связи с внешним устройством | не более 12 м |
| Используемые линии передачи данных | RS-232-Tx, RS-232-Rx, общий |
| Интерфейс RS-485 | |
| Диапазон напряжения входного сигнала | - 7…+12 В |
| Диапазон напряжения выходного сигнала | 0…+5 В |
| Длина линии связи с внешним устройством | не более 1200 м |
| Количество приборов в сети | не более 32 |
| Используемые линии передачи данных | RS-485-B, RS-485-A |
| TTL UART | |
| Диапазон напряжения входного сигнала (Rx UART) | 0…+5 В |
| Диапазон напряжения выходного сигнала (Tx UART) | 0…+5 В |
| Длина линии связи с внешним устройством | до 3 м |
| Измерение частоты | |
| Диапазон измеряемых частот | 10…30000 Гц |
| Абсолютная погрешность измерения в диапазоне от 10 до 10000 Гц | ±1 Гц |
| Пороговое напряжение | 2,5 В |
| Время измерения | 1 с |
| Измерение напряжения | |
| Диапазон измеряемых напряжений | 0…15 В |
| Приведенная погрешность измерения | 0,5% |
| Измерение тока потребления | |
| Максимальный ток | 100 мА |
| Приведенная погрешность измерения | 1 % |
| Общие характеристики | |
| Источник питания | USB-порт |
| Максимальный ток потребления | 200 мА |
| Гальваническая развязка | до 1500 В |
| Скорость передачи данных | до 115200 бит/с |
| Атмосферное давление, кПа | от 84 до 106,7 |
| Масса, кг | не более 100 г |
| Относительная влажность окружающего воздуха | не более 80% |
| Габаритные размеры, мм | 50×88×22 |
| Диапазон рабочих температур, °С | от – 20 до + 75°C |
